高速ETC智能一体化机柜解决方案

、系统概述

高速ETC智能一体化机柜是专为取消高速公路省界收费站设计的ETC门架一体化产品,为其供电系统提供一套完善的解决方案。ETC门架智能控制柜给RSU交易控制器、车道控制器、通信设备、工控机等设备提供了必要的安装空间,同时提供良好的运行环境,确保电源、信号稳定传输,为ETC门架系统不间断运行提供可靠保证。

 公司自主研发的集远程控制、智能集中供电、防雷、动环监控、报警处理等功能为一体的智能控制柜,可以监测ETC车牌识别设备、高清摄像机、补光灯、RSU天线控制器等关键设备运行状态,同时对柜内的供电系统、工业以太网交换机、防雷器和温湿度等设备运行状态监测。当监测到系统中任何一个设备发生故障时,监控主机通过GPRS/4G/NB、以太网等多种网络将采集的设备运行状态和报警信息上传到监控中心或云运维平台,实现全面监控、集中报警;当监测到摄像机出现宕机、丢失图像等故障时可以通过远程控制进行复位排除故障;在监控的同时实时记录和处理各种设备运行状态及报警数据,运维平台可随时进行信息查询。

 运维平台系统实现7×24小时、365天不间断的全面集中监控、故障精确定位、实时运维管理,保障机电设备安全高效运行,以实现设备可用率。

二、产品功能

(1)智能配电部分:

给ETC门架系统设备提供电源,并实时监测电源供电情况,可实现设备电源通断操作;PDU给机柜内部设备供电,方便进行设备扩展;当市电出现故障时,UPS可零延时给ETC关键设备供电;当长时间停电时,可用发电机进行供电。

(2)监控单元部分:

实时监测柜内温湿度、漏水情况、柜门开关状态、防雷器状态和雷击次数、柜内是否有烟雾等;当柜门打开时,LED灯根据光照度情况判断是否打开;当温度过高或过低时空调自动打开;当柜门非法打开时,声光报警器立即报警。

(3)报警单元部分:

实时监测柜内运行情况,当出现温度过高、供电异常、非法开门、漏水、烟雾等异常情况时,系统将报警信息上传平台。

(4)UPS单元部分:

采用双UPS,一台为主供电电源,另一台作为备份;当一台发生故障时,另外一台零延时接入,保障系统供电不间断。

(5)制冷单元部分:

采用两台背包式空调,互为备份,每24小时轮换工作一次,一台发生故障时,另一台立即启动,并将故障信息上传平台。

       (6)防雷单元部分:

   柜内有总电源防雷和接地保护,RSU、车牌图像识别设备、车道控制器、高清摄像机等设备的信号、控制端口都安装适配的SPD,确保信号传输正常。

   (7功能显示部分:

主机带有OLED屏,能实时查看电源状态、UPS及电池状态、空调状态、柜内环境、防雷设备状态、LAN交换机状态、柜体监测状态、主机IP地址等信息。

   (8)无线/定位/后备电池单元部分:

 内置GPRS/4G/NB通信模块,当系统断网时能够及时通知中心系统; 定位模块实现对控制柜精准定位; 内置锂电池模块,系统在断电时,通过无线模块将故障信息传输到中心。

   (9)柜体部分:

 具备19英寸机架安装条件;机柜安装防盗锁;采用内嵌门设计,无裸露可拆卸部件;具备远程门禁控制功能;采用底部进出线方式;防护等级:IP55。

 三、柜结构图

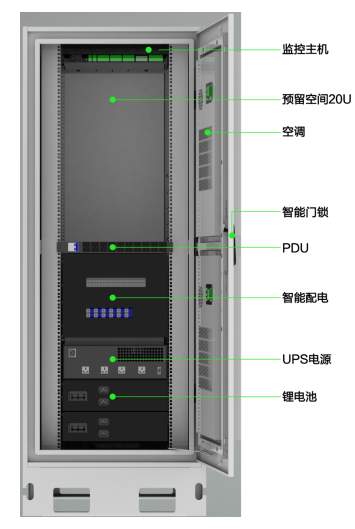

                            机柜前面                                            机柜后面

四、核心控制设备

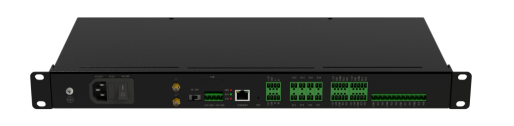

4.1监控主机

监控主机对柜内环境、动力设备、安防情况实时监控,同时实现数据采集、控制、报警处理等功能,为ETC门架系统可靠运行提供良好环境。



产品特点:

l工业级设计,光耦隔离,浪涌保护;

l可脱网工作并具有独立数据处理及存储能力;

l内置看门狗,系统运行稳定可靠,MTBF≥50000小时,MTTR≤2小时;

l标准MODBUS协议,按照规定的协议通过干接点、IP方式向监控后台上传环境量数据、接受远程系统指令;

l安装、使用、维护简单。

4.2  UPS

  产品特点:

l额定容量:3 kVA;

l超宽电压输入范围,有效减少转电池次数,延长电池寿命;

l在线式双变换技术,为客户提供稳定可靠的供电;

l效率可达90%,降低能源损耗,绿色节能,超小体积;

lLCD显示,友好人机界面,实时监控,操作便捷,提供邮件告警、短信报警等多种报警上报方式。



 4.3 智能配电

本方案采用两台UPS,为ETC门架不间断工作提供电源保障,其中一台作为备份;当一台发生故障时,另外一台零延时接入,保障系统供电不间断。市电出现故障时,UPS零延时为门架主要设备进行供电。当市电长时间出现故障,电池容量不能满足供电需求时,本方案提供发电机接口,通过发电机发电的方式为门架系统进行供电,确保系统不间断工作。

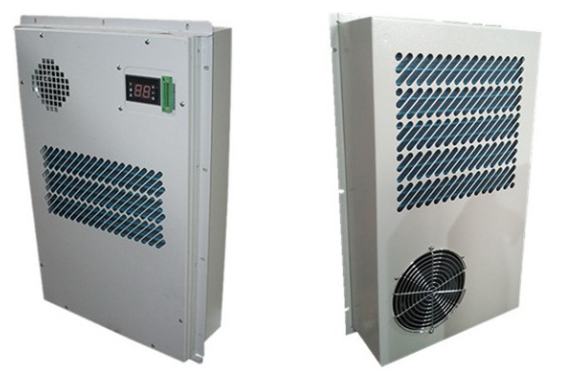

4.4 工业空调

    本方案采用两台1500W背包式冷暖空调,两台空调互为备份,每隔24小时轮换工作一次,当其中一台发生故障时,另一台立即启动,并通过监控主机立刻将故障信息上传至监控平台,安排人员排故,保障柜内环境温度稳定。背包式户外机柜专用空调,具有可靠性高、安装简单、通电后即可工作、无需复杂调试等特点。
