解决方案 智能通信防护箱解决方案

智能通信防护箱解决方案

产品概述

ICB系列智能通信防护箱是一款应用于智慧交通、平安城市、雪亮工程、智慧社区、水利、能源、环保等领域的户外智能机箱,相比普通配电箱,ICB系列智能通信防护箱增加了智能配电、在线监控、故障定位、故障修复、远程控制、能耗管理等功能,可以为外接设备如摄像机、补光灯、情报板等设备的安全、可靠运行提供保障,配合使用我公司开发的智能运维管理平台可以显著提高运维效率,降低运维工作量,在提高这些机电设备的在线率、完好率的同时可以为用户创造可观的经济效益、社会效益。

产品链接智能通信防护箱ICB-1000智能通信防护箱ICB-2000

产品功能





产品特点

l高度集成:

集机箱、配电管理、前端信息采集与远程控制、防雷、光纤通讯、自动重合闸等功能于一体,结构紧凑,布局合理美观。

l智能配电:

提供AC220V、DC12V、DC5V多路供电实时采集外接设备的供电数据(含电压、电流和电能),可远程控制摄像机、补光灯等外接设备的上下电操作。

l部署灵活:

所有功能单元均出厂预置,实施现场只需将光纤、网络、数据、电源线引入箱体与箱内预置的接口对接即可,无需拆解箱内面板、模块即可完成部署。

l可独立运行:

纯硬件设备,可本地显示温湿度、电流、电压等数据,无需平台软件即可完成所有参数设置,具备保存所有采集的数据能力,断网、断电数据不会丢失。

l工业级一体化设计:

露天环境使用设计,具有良好的防水、防尘、散热、防盗、防寒、防暴晒功能。


应用范围

l智慧交通监控

l平安城市监控

l雪亮工程监控

l智慧社区监控

l水利、能源、环保等监控


智能运维管理平台

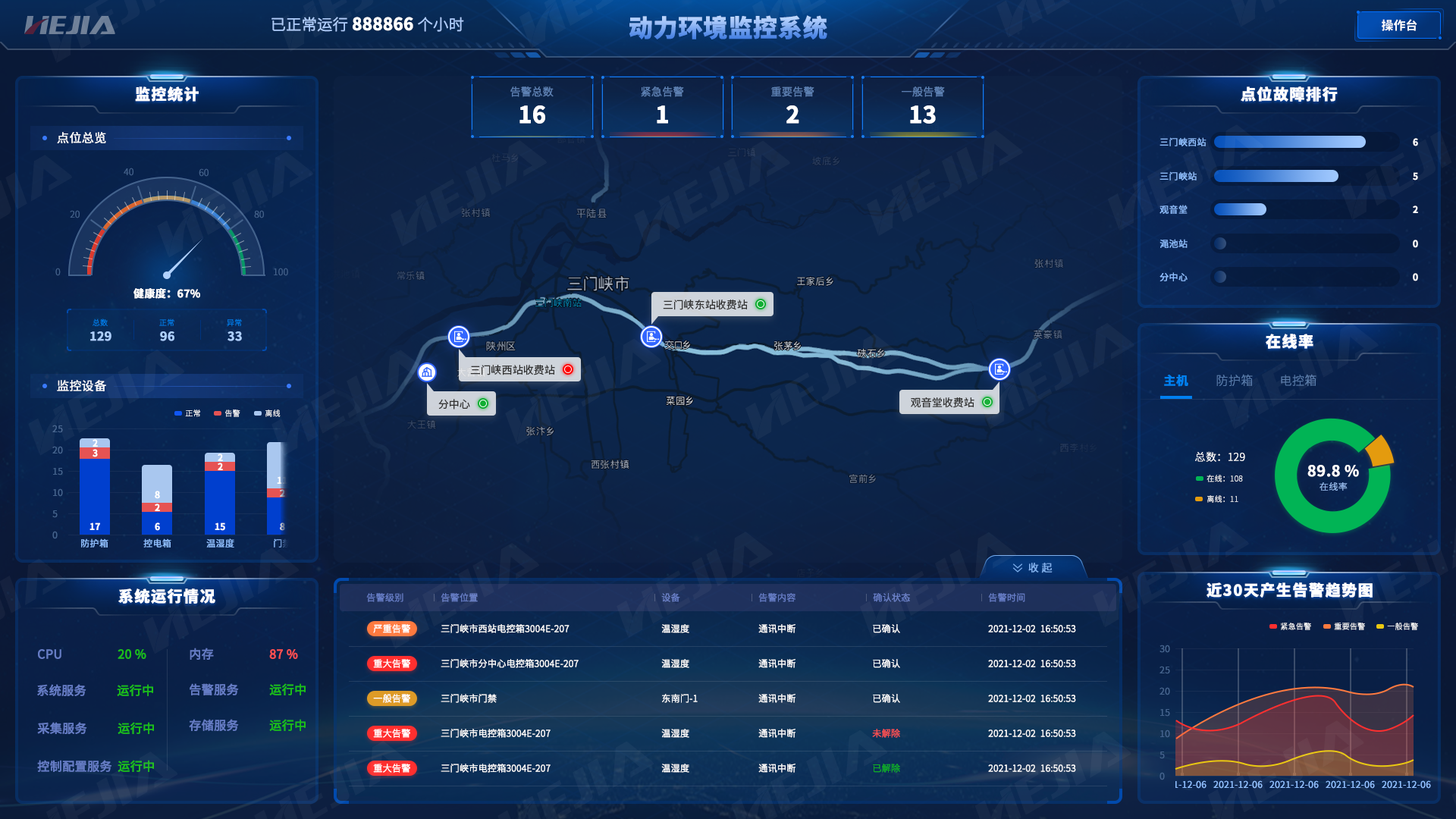

智能运维管理平台是专为智慧城市、智慧交通的外场设备运维管理设计开发,对前端设备的运行情况、供电情况、网络传输、防雷保障等几个方面进行精准、全面地实时监控,准确定位故障,实现对设备的精细化运维保障。系统采用B/S架构,分布式设计,支持手机APP,支持通过以太网、GPRS/4G等多种网络连接。平台由监控中心平台软件、传输网络、智能通信防护箱三部分组成,是一个集采集、诊断、定位、控制、管理、分析、报警等功能于一体的智能运维管理平台。






产品选型

产品型号

ICB-1000标准版

ICB-2000专业版

箱体

尺寸(宽*深*高)

380mm*220mm*480mm

材质

1mm镀锌板喷塑

1.2mm镀锌板喷塑

防雨帽

-

箱体具有防雨帽,防止雨雪进入箱体

门锁

MS817方形转舌锁,防锈防水

RS485,可远程控制开关,可现场蓝牙开锁或刷卡开锁

门限位

-

门有限位装置,保护操作人员和箱体

防水

--

箱体采用双坡型独立雨帽,能将箱体内冷凝水从顶部排出,确保设备安全

照明灯

-

开门照明灯亮,便于夜间操作

接地

智能运维箱箱体、箱门、防雨帽所有设备都实现连接导通,形成完整的电磁屏蔽外壳

安装方式

挂杆或落地

颜色

客户自选(默认白色)

防护等级

IP65

电源

电源功率

AC220V;2000W

总空开

1个 16A 2P

维护插座

1个 10A 2P

防雷器

网络防雷

1个 8口

单相交流电源防雷

1个 2P(带遥信功能)

智能运维终端

输入

AC220V

外部设备控制

6路AC220V控制输出; 其中:2路五孔插座、4路端子

2路DC12V控制输出;1路DC5V控制输出(直流负载不大于20W)

交流电源监测

①电压测量    ②电流测量     ③功率测量

④电量计量     ⑤功率因数     ⑥频率测量

动环监测

①温湿度检测     1路

②箱门状态      1路

③直流电压检测    1路

④防雷器状态检测  1路

漏水状态监测

动环控制

①风扇控制      1路

②照明灯控制     1路

③直流状态指示灯   1路

④运行状态指示灯   1路

⑤声光报警控制

加热器控制

工作环境

工作温度

-25~50℃

储存温度

-40~70℃

工作湿度

15%~95%(无凝露)

选配




/W

无线单元

GPRS/4G无线、备用电源

/L

漏水

漏水检测器

/H

加热棒

箱内温度在-20℃以下时,通过加热使箱内工作温度正常

/C

摄像机

开门抓怕

/A

自动重合闸

漏电、掉电自动上电

/F

电源防雷器

后备保护器+B+C防雷器

/K

外接设备空开

对外接设备供电

生产能力介绍

采购指南

智能监控箱可根据用户需求量身定做,用户可选购现有的箱体及各种功能模块,也可按用户要求定制箱体和功能模块。

成功案例

1京德高速建设智慧高速公路机电工程项目

项目概述

项目于20213月签订,合同内容为149套智能运维机箱监控系统,覆盖北京-德州高速公路经北京、河北山东21)的干线公路。

产品功能

1、保障摄像机可靠运行;

2、实时监控摄像机的供电、网络通信状态;

3、监测到摄像机出现死机、丢失图像等故障时远程断电、重新上电。

2北京至雄安新区高速公路河北段机电工程项目

项目概述

项目于20213月签订,合同内容为408套智能运维机箱监控系统,覆盖京雄高速100公里的干线公路。

产品功能

1、保障摄像机可靠运行;

2、实时监控摄像机的供电、网络通信状态;

3、监测到摄像机出现死机、丢失图像等故障时远程断电、重新上电。


3北京延庆到张家口崇礼高速公路河北段机电工程项目

项目概述

项目于20214月签订,合同内容为152套智能运维机箱监控系统、50套室外综合电控柜、,覆盖延崇高速116公里的干线公路。

产品功能

1、保障摄像机可靠运行;

2、实时监控摄像机的供电、网络通信状态;

3、监测到摄像机出现死机、丢失图像等故障时远程断电、重新上电。

4、承德市普通干线公路交通量调查站项目

项目概述

项目提供了42 套智能运维箱,覆盖了承德市八县三区的所有干线公路。

产品功能

1、保障摄像机可靠运行;

2、实时监控摄像机的供电、网络通信状态;

3、监测到摄像机出现死机、丢失图像等故障时远程断电、重新上电。

案例列表

智能运维箱:

京德高速公路智能运维箱监控系统20213月,149套)

京雄高速智能设备机箱监控系统20213月,408套)

延崇智慧高速智能运维箱监控系统20216月,152套)

荣乌高速公路高速智能运维箱监控系统20201月, 50套)

承德市普通干线公路智能运维箱监控系统(20206月,42套)

张尚高速公路智能运维箱监控系统202012月,68套)



智能综合电控柜:

津石高速公路机房监控、户外综合电控柜项目2021年5月,175

京德智慧化高速室外综合电控柜监控系统20213月,149套)

延崇智慧化高速室外智能综合电控柜监控系统20214月,50套)

大兴高速室外智能综合电控柜监控系统(20203月,19套)

石津高速石家庄段室外智能综合电控柜监控系统20206月,90套)

石津高速保定段室外智能综合电控柜监控系统(20206月,252套)

西阜高速保定段室外智能综合电控柜监控系统(20193月,25套)

平赞高速室外智能综合电控柜监控系统(20194月,48套)

新元高速室外智能综合电控柜监控系统(20197月,24套)


-->
