PEMS-4012嵌入式监控主机

  • PEMS-4012嵌入式监控主机
  • PEMS-4012嵌入式监控主机
  • PEMS-4012嵌入式监控主机
  • 1. 概述

    PEMS-4012机房环境及动力设备监控主机是我公司自主研发的采用高性能32位ARM处理器,基于嵌入式Linux平台,集数据采集、处理、存储、查询、事件告警、控制、网络通信为一体的新一代监控主机——嵌入式监控主机。产品功能涵盖了物联网监控系统所需的常见功能。产品内置Web服务器,能根据各种应用场合的具体需求灵活、快速配置,具有可靠性高、维护方便、界面美观、易用性强、扩展灵活的特点,是传统机房环境及动力设备监控主机的升级换代产品。

    PEMS-4012为您提供对机房重要环境及动力等设备的监控功能,包括环境设备监控(温度、湿度、烟雾、水浸、精密空调、普通空调、新风机等)、动力设备监控(配电、发电机、UPS、蓄电池、防雷器等)、安防设备监控(消防、门禁、视频等)等。当所监测的参数超过设定的允许值时,系统诊断为有故障(告警)事件发生,监控主机通过短信、电话、手机APP、语音、声光、邮件、系统日志等多种方式通知管理人员及时进行告警处理。监控主机具备双网口,可实现链路的冗余备份,提高监控系统运行可靠性,适应数据中心设备智能化的趋势。

    PEMS-4012机房环境及动力设备监控主机可广泛应用于政府、金融、通信、交通、部队、电力、教育、水利等多个行业。

    1. 技术参数

     AI接口:4路模拟量输入(4~20mA或0~5V)

     DI接口:8路开关量输入/干接点

     DO接口:4路开关量输出/继电器

     RS485:8路RS485

     RS232:4路RS232

     12VDC:电源输出,过压、过流保护,防反接保护

     ETHERNET:2路,传输速率:10/100Mbps;隔离保护:1.5kV隔离保护,通过TCP/IP协议连接远程的计算机或告警中心

     CONSOLE:1路调试口

     USB:2个,软件升级等用途

     无线通讯:2G/3G/4G/WiFi/NB-IoT,附天线;可选其一作为无线通讯接口。

     LCD显示屏:显示传感器的状态数据,显示参数设置界面

     按键:配合LCD液晶显示屏使用,用于菜单翻页、参数设置

     内置:1个Micro SD卡槽,用于插入Micro SD存储卡(可支持最大容量为64GB),可存储历史数据、告警数据、系统日志等(如需要配置Micro SD卡,需提前声明),蜂鸣报警器,硬件看门狗

     电源:可选配交流或直流供电,过压、过流保护,交流电压范围:85~264VAC(47~63Hz),直流电压范围:36~72VDC/或12VDC±5%;功耗:小于15W(不带负载时)

     外形尺寸:19英寸/1U标准机架式,483mm(宽)×45mm(高)×300mm(深)

     工作温度:-20~70℃

     存储温度:-40~80℃

     相对湿度:95%非冷凝(30℃)

     后备电池:支持3000mAh锂电,待机时间1小时

     卫星定位:支持GPS北斗模块


    2. 特点

    采用高性能32位ARM处理器,基于嵌入式Linux平台开发,产品稳定可靠、可扩充性强;

    结构紧凑,体积小:19英寸/1U标准机箱(300mm深),安装十分方便;

    通过监控主机液晶显示屏(配合按键),可查看机房环境及动力设备运行情况,并可修改主机系统时间、IP地址等参数;

     ■ 内置Web服务器,支持B/S架构,无需安装客户端,支持3D展示, 管理人员通过浏览器实时监控机房环境及动力设备;

       ■ 支持通过手机APP进行远程监控;

    内置多种设备(精密空调、新风机、UPS、各种传感器等)的插件包(可扩充);

    可脱网工作并具有独立数据处理和数据存储能力,网络中断时仍可继续监控机房环境及动力设备,并处理告警信息;

    内置硬件看门狗,系统运行稳定可靠,MTBF ≥ 50000小时,

    MTTR ≤ 2小时;

    灵活的供电方式:交流或直流供电。交流供电电压范围:85~264VAC(47~63Hz),直流供电电压范围:36~72VDC或12VDC±5%;

    根据用户需要定义告警优先级别、类型,告警事件发生时,系统自动按事件级别排队告警、处理;

    内置数据库,可以对设备状态、监测点数据进行存储,支持数据备份及恢复;

    PEMS-4012按照规定的协议通过以太网/RS485/RS232/干接点等接口向监控后台上传环境及动力数据、接受远程系统指令,同时支持通过SNMP、电总等多种协议接入第三方监控平台;

    支持四大协议:B接口、C接口、IEC61850、IEC104,无缝对接铁塔、铁路、电信、电力平台

    3. 功能

    数据采集、实时监控功能
    监控主机实时采集机房内环境及动力设备的运行数据,用户可通过主机液晶显示屏(配合按键)或B/S客户端对设备进行实时监控;

    告警功能
    用户可以设置监控对象的正常工作范围或状态,当实时采集的数据异常时,系统可以通过短信、电话、声光、邮件、多媒体语音、蜂鸣器等多种告警方式通知管理人员进行处理;

     统计报表功能

    系统具有历史数据、实时数据、告警记录等信息的存储、查询及导出报表功能,并可以生成曲线图、饼状图、柱状图,方便管理人员了解任意时段系统运行情况;

    日志管理功能
    系统会自动生成操作日志、运行日志和告警日志,所有日志可以根据查询条件生成报表,并可以打印输出;

    设备管理功能
    供用户配置串口,添加、修改、删除监控对象和配置联动控制功能;

    用户权限管理功能
    系统根据不同的操作人员定义了多级用户权限,包括查看、控制、设置参数等,用户只能在自己权限范围内进行操作;

    系统联动

    支持温湿度━空调、消防━视频监控等各种联动,联动功能可自定义,过程无需编程,采用策略组态模式,由用户更改联动关系;

    健康管理

    系统具有自诊断功能,自动监测各监测模块、传感器、通信网络工作是否正常,出现故障时自动告警;

    系统配置功能
    供用户进行系统配置、数据备份及恢复、系统升级、重启设备。支持远程升级和重启功能。

    其他型号:

    嵌入式监控主机PEMS-1008PEMS-3002UPEMS-3004UPEMS-6802PEMS-6806AD/T


    石家庄和嘉科技主营动力环境监控系统传感器智能通信防护箱智能电控柜ETC门架智能控制柜等产品,联系电话:18533160958 / 0311-85067877


  • PEMS-4000系列机房环境及动力设备监控主机规格对照表

    型号

    PEMS-4012

    机箱规格

    1U机架式

    模拟量输入接口

    4路

    开关量输入接口(干接点)

    8路

    开关量输出接口(继电器)

    4路

    RS485接口

    8路

    RS232接口

    4路

    光电隔离

    可选

    CONSOLE口

    1路

    智能联动控制

    LED指示灯

    LCD显示屏

    按键

    恢复出厂设置功能

    通过复位按键或菜单设置

    直流12V电源输出

    蜂鸣器

    以太网接口

    2路

    USB接口

    2路

    Micro-SD卡槽(内置)

    1个

    2G/3G/4G/WiFi/NB-IoT

    可选

    声光告警

    可选

    供电电源

    交流220V或直流
    -48V或直流12V选其一

    后备锂电池

    3000mAh(可选)

    卫星定位

    精度2.5米(可选)

    附注:产品实际参数以供货合同为准

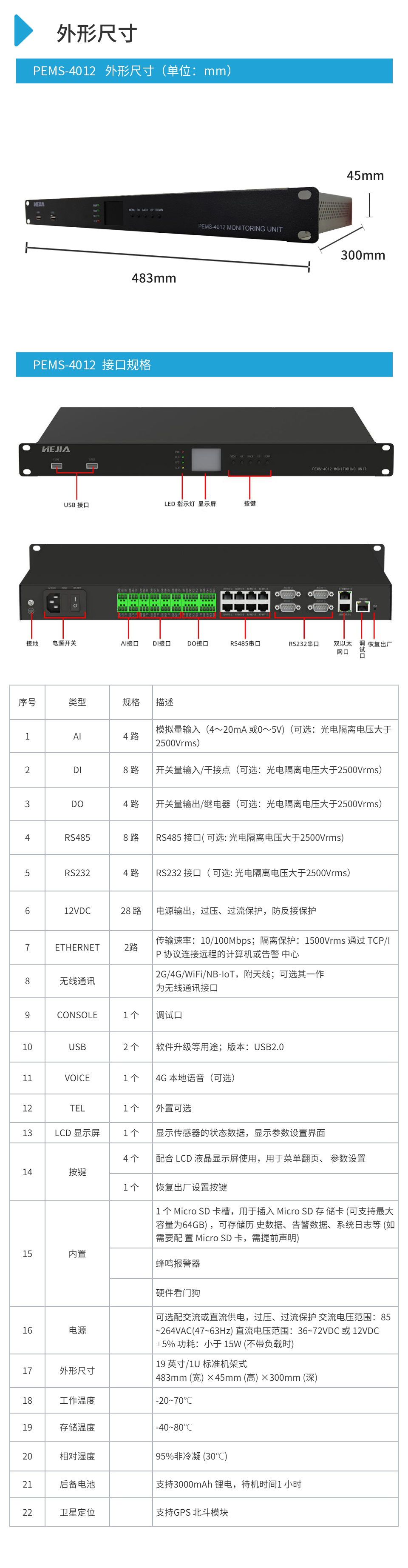

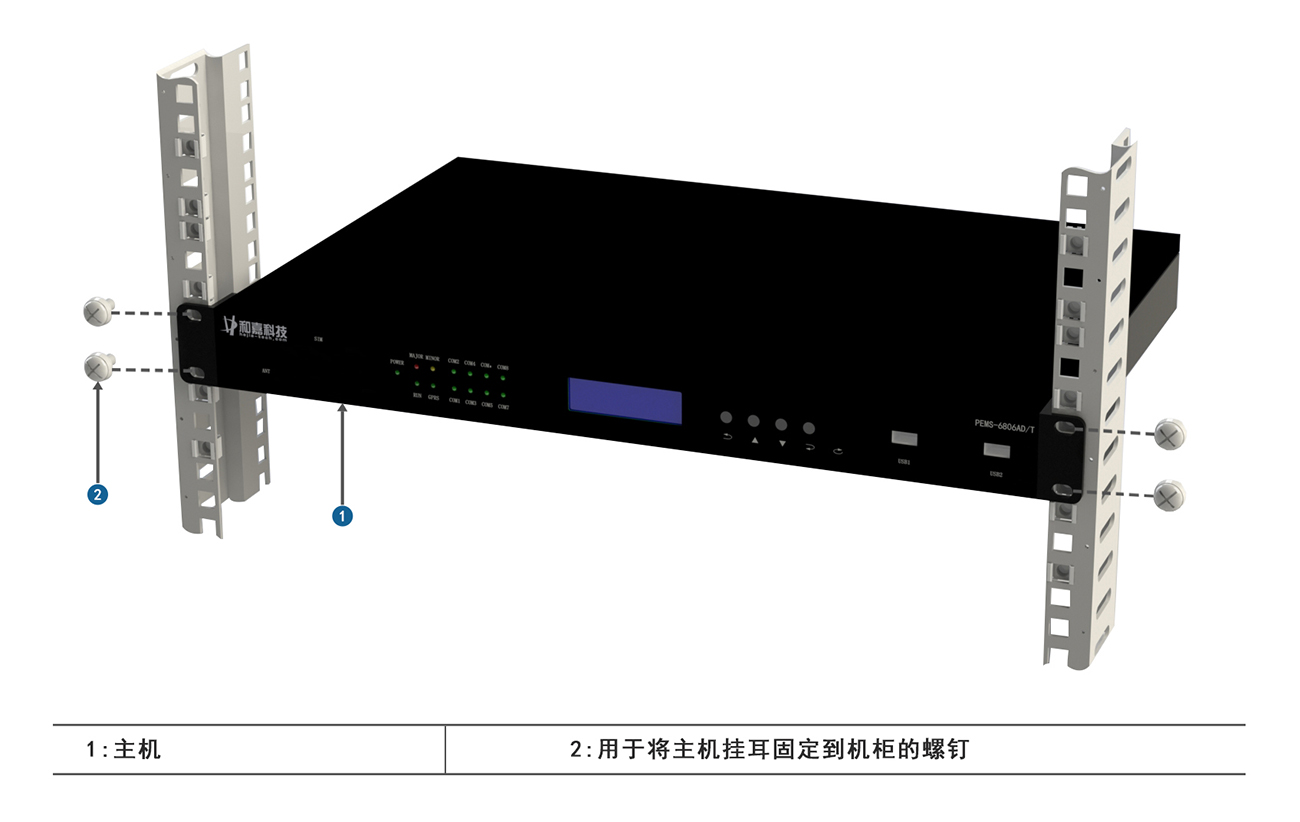

  • 机箱尺寸:19英寸宽,1U高,300mm深。

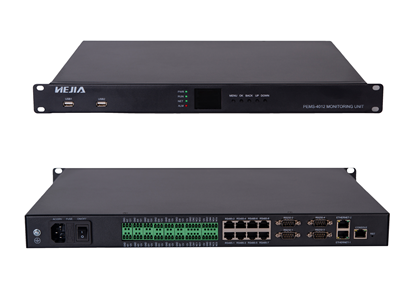

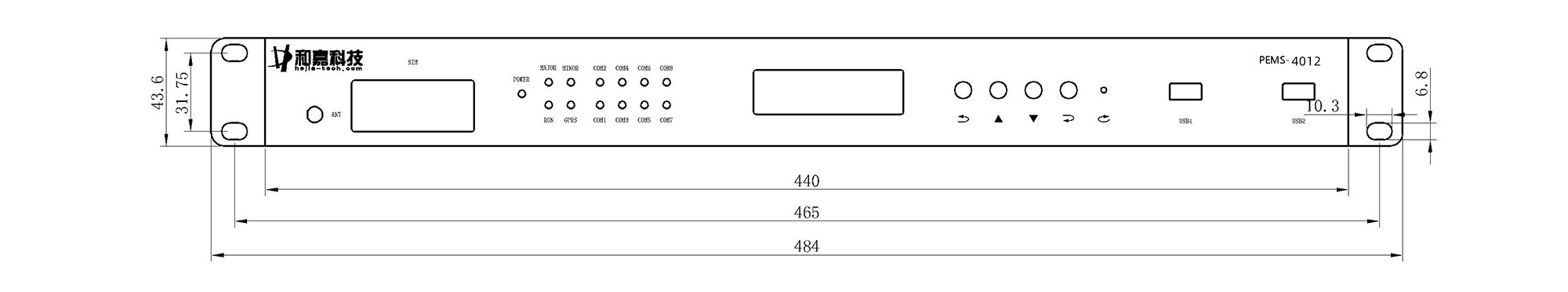

    机箱前后面板参考示意图(以实际供货情况为准):
